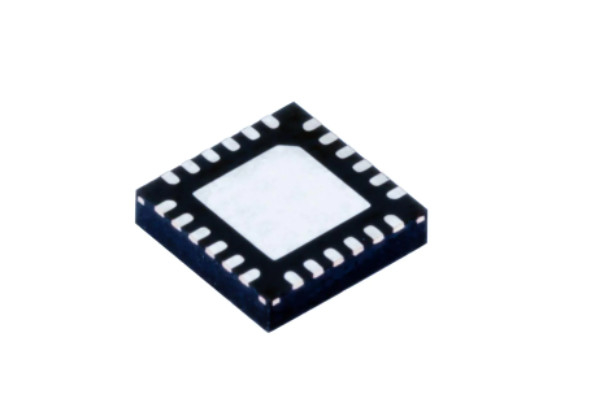

MSP430FR2632IRGER 16-bit Vi điều khiển IC MCU Cảm ứng điện dung MCU với 8 cảm biến IO 8 cảm ứng

Bộ vi điều khiển 16-bit - MCU cảm ứng điện dung MCU với 8 IO cảm ứng (8 cảm biến), 8KB FRAM, 1KB SRAM, 15 IO, 10-bit ADC 24-VQFN -40 đến 85

Texas Instruments MSP430FR263x / MSP430FR253x MCU công suất cực thấp

Các ứng dụng

Bộ điều nhiệt
Kiểm soát truy cập điện tử
Điều khiển ánh sáng
Khóa cửa điện tử
Sản phẩm có màu trắng
Các thiết bị nhỏ
Điện tử cá nhân

Sự miêu tả:

Bộ vi điều khiển siêu thấp MSP430FR263x / MSP430FR253x là bộ vi điều khiển MSP công suất cực thấp dựa trên FRAM có công nghệ cảm ứng CapTIvate.Chúng được thiết kế cho các nút, thanh trượt, bánh xe (BSW) và các ứng dụng lân cận.Công nghệ CapTIvate cung cấp giải pháp cảm ứng điện dung có độ phân giải cao nhất trên thị trường với độ tin cậy cao và khả năng chống ồn ở mức công suất thấp nhất.Công nghệ CapTIvate hỗ trợ các điện cực tự điện dung và điện dung tương hỗ đồng thời trên cùng một thiết kế để mang lại sự linh hoạt tối đa.Sử dụng Trung tâm thiết kế CapTIvate, các kỹ sư có thể nhanh chóng phát triển các ứng dụng BSW với GUI dễ sử dụng.

IC vi điều khiển (MCU) và bộ xử lý Đặc điểm kỹ thuật:MSP430FR263

Đặc trưng:

Bộ vi điều khiển nhúng:
Kiến trúc RISC 16-Bit
Đồng hồ hỗ trợ tần số lên đến 16MHz
Dải điện áp cung cấp rộng từ 1,8V đến 3,6V (điện áp cung cấp tối thiểu bị hạn chế bởi các mức SVS)
Các chế độ tiêu thụ điện năng cực thấp được tối ưu hóa:
Chế độ hoạt động: 126µA / MHz (Điển hình)
Đứng gần
Trung bình 1,7µA / nút (Điển hình) (16 nút tự dung, quét 8Hz)
Trung bình 1,7µA / nút (Điển hình) (64 nút điện dung lẫn nhau, quét 8Hz)
Bộ đếm Đồng hồ thời gian thực LPM3.5 (RTC) với tinh thể 32768Hz: 770nA (Điển hình)
Tắt máy (LPM4.5): 15nA (Điển hình)
RAM điện tử năng lượng thấp (FRAM):
Bộ nhớ ổn định lên đến 15,5KB
Mã sửa lỗi tích hợp (ECC)
Bảo vệ ghi có thể định cấu hình
Bộ nhớ hợp nhất của chương trình, hằng số và lưu trữ
1015 độ bền chu kỳ ghi
Chống bức xạ và không từ tính
Tỷ lệ FRAM trên SRAM cao, lên đến 4: 1
Thiết bị ngoại vi kỹ thuật số thông minh:
Bốn bộ hẹn giờ 16 bit
Hai bộ hẹn giờ với ba thanh ghi chụp / so sánh mỗi bộ (Timer_A3)
Hai bộ hẹn giờ với hai thanh ghi chụp / so sánh mỗi bộ (Timer_A2)
Một bộ hẹn giờ 16 bit được liên kết với Công nghệ CapTIvate
Một RTC chỉ truy cập 16 bit
Kiểm tra dự phòng theo chu kỳ 16-bit (CRC)
Giao tiếp nối tiếp nâng cao:
Hai giao diện truyền thông nối tiếp đa năng nâng cao (eUSCI_A) hỗ trợ UART, IrDA và SPI
Một eUSCI (eUSCI_B) hỗ trợ SPI và I2C
Tương tự hiệu suất cao:
Bộ chuyển đổi tín hiệu tương tự sang số 8 kênh 10 bit (ADC)
Tham chiếu 1.5V bên trong
Lấy mẫu và Giữ 200ksps
Công nghệ CapTIvate - Cảm ứng điện dung
Màn biểu diễn:
Quét điện cực nhanh với bốn lần quét đồng thời
Hỗ trợ thanh trượt độ phân giải cao với> 1024 điểm
Cảm biến khoảng cách 30cm
Độ tin cậy:
Tăng khả năng miễn nhiễm với đường dây điện, RF và tiếng ồn môi trường khác
Tích hợp trải phổ, điều chỉnh tự động, lọc nhiễu và thuật toán gỡ lỗi
Cho phép các giải pháp cảm ứng đáng tin cậy với tiếng ồn ở chế độ chung 10V RMS, quá độ nhanh điện 4kV và phóng điện 15kV, cho phép tuân thủ IEC-61000-4-6, IEC-61000-4-4 và IEC-61000-4-2
Giảm phát xạ RF để đơn giản hóa thiết kế điện
Hỗ trợ các thiết kế cảm ứng kim loại và loại bỏ nước
Uyển chuyển:
Lên đến 16 điện dung tự và 64 điện dung tương hỗ
Trộn và kết hợp các điện cực tự điện dung và điện dung lẫn nhau trong cùng một thiết kế
Hỗ trợ chức năng cảm ứng đa điểm
Phạm vi phát hiện điện dung rộng, dải điện cực rộng từ 0 đến 300pF
Năng lượng thấp:
<0,9µA / Nút ở chế độ đánh thức khi chạm, nơi đo điện dung và phát hiện cảm ứng được thực hiện bởi máy trạng thái phần cứng trong khi CPU đang ngủ
Máy trạng thái Wake-on-Touch cho phép quét điện cực trong khi CPU đang ngủ
Tăng tốc phần cứng để bù trừ môi trường, lọc và phát hiện ngưỡng
Dễ sử dụng:
Trung tâm thiết kế CapTIvate, PC GUI cho phép các kỹ sư thiết kế và điều chỉnh các nút điện dung trong Thời gian thực mà không cần phải viết mã
Thư viện phần mềm CapTIvate trong ROM cung cấp KHUNG HÌNH ĐA DẠNG cho ứng dụng của khách hàng

IC vi điều khiển (MCU) và số bộ phận của bộ xử lý:

TMS320C28341-Sơ đồ chức năng:
