Bảng mạch gắn kết bề mặt PCBA SMT không chì HAL Mặt nạ có thể bóc được màu xanh lam
HAL không chì PCBA SMT
,Bảng mạch gắn trên bề mặt SMT
,Mặt nạ có thể bóc màu xanh lam PCBA SMT
HAL không chì pcb + Mạch in mặt nạ có thể bóc màu xanh pcb cho các sản phẩm Điện tử gia dụng
PCB của chúng tôi được sử dụng rộng rãi trong điện tử thông minh, Công nghệ truyền thông, công nghệ điện, điều khiển công nghiệp,
kỹ thuật an ninh, công nghiệp ô tô, kiểm soát y tế và kỹ thuật quang điện tử và các lĩnh vực khác.
Bảng mạch của chúng tôi có từ hai lớp đến 24 lớp.
Các loại sản phẩm bao gồm bảng thông thường, bảng Tg trung bình và cao, liên quan đến các quy trình đặc biệt như bán lỗ,
liên kết, trở kháng, keo xanh, dầu carbon, ngón tay vàng, cồng mù, lỗ mù chôn, lỗ đếm ngược, v.v ...;
xử lý bề mặt có thể là phun thiếc thông thường, phun thiếc không chì, vàng ngâm, vàng điện niken, vàng điện cứng,
QSP, bạc ngâm, thiếc ngâm hoặc quy trình composite, v.v.
Nhà máy PCB của chúng tôi hoàn toàn đủ điều kiện và đã thông qua một loạt chứng nhận bao gồm UL, ISO9001, ISO14001,
ISO / TS16949, CQC, v.v.
Vui lòng cung cấp tập tin và danh sách bom của bạn để nhận được dịch vụ một cửa.
Yêu cầu Trích dẫn:
* Tập tin Gerber của bảng PCB trần.
* BOM (Hóa đơn vật tư) để lắp ráp.
* Để rút ngắn thời gian thực hiện, vui lòng thông báo cho chúng tôi nếu có bất kỳ sự thay thế thành phần nào có thể chấp nhận được.
* Hướng dẫn Kiểm tra & Đồ đạc Kiểm tra nếu cần thiết.
Sự chỉ rõ:
| Vật liệu cơ bản | FR4 |
| Giấy phép | 4.3 |
| (Các) lớp | 2 (Đôi) |
| Độ dày của bảng | 1,6mm |
| Độ dày đồng bên ngoài | 1 oz |
| Độ dày đồng bên trong | KHÔNG |
| Kiểu lắp | Ngâm vàng |
| Đường kính lỗ tối thiểu | 0,3mm |
| Chiều rộng dòng tối thiểu | 0,3mm |
| (MLI) Khoảng cách dòng tối thiểu | 0,3mm |
| Đơn xin | Sản phẩm điện tử tiêu dùng |
| Đặc tính | HAL không chì pcb + Mặt nạ có thể lột được màu xanh lam |
| chi tiết đóng gói | Bên trong: đóng gói chân không hoặc gói chống tĩnh điện, Bên ngoài: thùng carton xuất khẩu hoặc theo yêu cầu của khách hàng. |

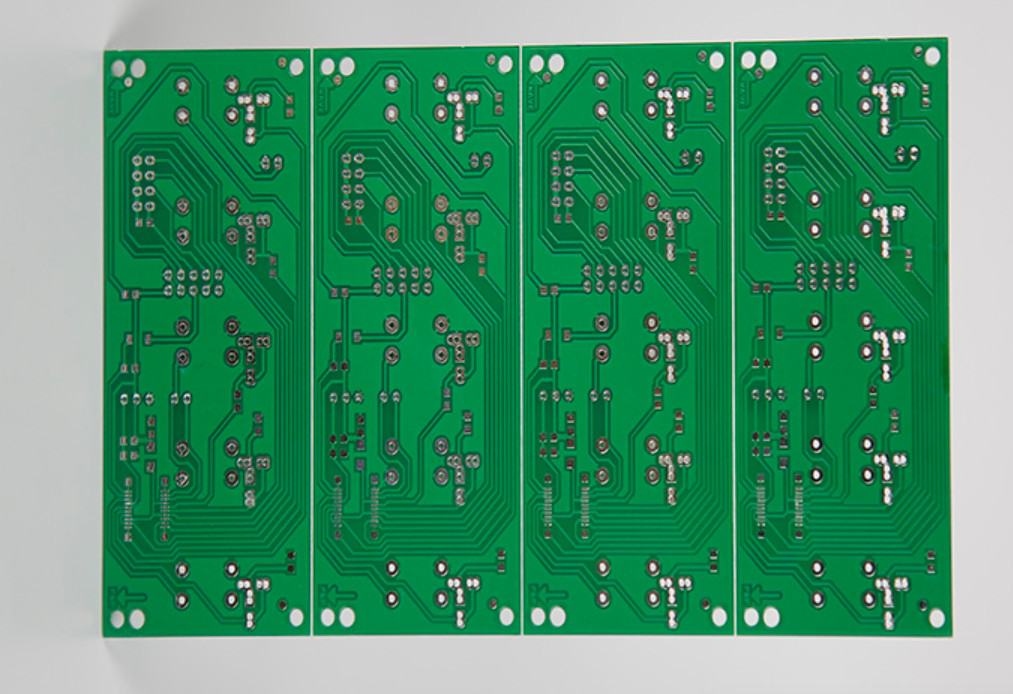

Hình ảnh:
Khả năng lắp ráp PCB |
||
| Mục | Thông số kỹ thuật | |
| Khớp nối SMT Min.Khoảng trống | 0201mm | |
| Không gian QFP | Cao độ 0,3mm | |
| Tối thiểu.Bưu kiện | 0201 | |
| Tối thiểu.Kích cỡ | 2 * 2 inch (50 * 50mm) | |
| Tối đaKích cỡ | 14 * 22 inch (350 * 550mm) | |
| Độ chính xác của vị trí | ± 0,01mm | |
| Độ chính xác của vị trí | QFP, SOP, PLCC, BGA | |
| Khả năng sắp xếp | 0805, 0603, 0402, 0201 | |
| PCB Thời gian dẫn ((các) ngày làm việc) Thông thường | |||||
| Đơn, hai mặt | 4 lớp | 6 lớp | Trên 8 lớp | HDI | |
| Thời gian dẫn mẫu (Bình thường) | 5-6 | 6-7 | 7-8 | 10-12 | 10-12 |
| Thời gian dẫn mẫu (Nhanh hơn) | 48-72 giờ | 5 | 6 | 6-7 | 12 |
| Thời gian sản xuất hàng loạt | 7-9 | 10-12 | 13-15 | 16 | 20 |
| PCB lắp ráp thời gian dẫn | |||||
| Thời gian dẫn mẫu | PCB Fab + Chuẩn bị linh kiện + PCBA = 15 ngày làm việc | ||||
| Thời gian sản xuất hàng loạt | PCB Fab + Chuẩn bị linh kiện + PCBA = 21 ngày làm việc | ||||
