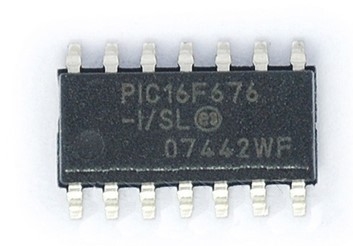

PIC16F676 Vi mạch PIC16F6 Dòng vi điều khiển IC 8bit PIC16F630 CMOS MCU Mạch tích hợp PIC16F676-I / SL
PIC16F676 Vi mạch PIC16F6 Dòng vi điều khiển 8bit PIC16 CMOS MCU Mạch tích hợp PIC16F676-I / SL
PIC16F630 / PIC16F676 14-Pin, 8-Bit CMOS Vi điều khiển dựa trên Flash Thông số kỹ thuật IC:
|
Loại
|
Mạch tích hợp (IC)
|
|
Nhúng - IC vi điều khiển
|
|
|
Mfr
|
Công nghệ vi mạch
|
|
Hàng loạt
|
PIC16F
|
|
Bưu kiện
|
Ống / REEL
|
|
Trạng thái bộ phận
|
Tích cực
|
|
Bộ xử lý lõi
|
PIC
|
|
Kích thước lõi
|
8 bit
|
|
Tốc độ, vận tốc
|
20MHz
|
|
Kết nối
|
-
|
|
Thiết bị ngoại vi
|
Phát hiện / Đặt lại màu nâu, POR, WDT
|
|
Số lượng I / O
|
12
|
|
Kích thước bộ nhớ chương trình
|
1,75KB (1K x 14)
|
|
Loại bộ nhớ chương trình
|
TỐC BIẾN
|
|
Kích thước EEPROM
|
128 x 8
|
|
Kích thước RAM
|
64 x 8
|
|
Điện áp - Nguồn cung cấp (Vcc / Vdd)
|
2V ~ 5.5V
|
|
Bộ chuyển đổi dữ liệu
|
A / D 8x10b
|
|
Loại dao động
|
Nội bộ
|
|
Nhiệt độ hoạt động
|
-40 ° C ~ 85 ° C (TA)
|
|
Kiểu lắp
|
Bề mặt gắn kết
|
|
Gói / Trường hợp
|
14-SOIC (0,154 ", chiều rộng 3,90mm)
|
|
Số sản phẩm cơ bản
|
PIC16F676
|
Sự miêu tả:
CPU RISC hiệu suất cao: Chỉ có 35 hướng dẫn để tìm hiểu - Tất cả các hướng dẫn chu kỳ đơn ngoại trừ các nhánh
Tốc độ hoạt động: - DC - đầu vào dao động / xung nhịp 20 MHz - DC - chu kỳ lệnh 200 ns
Khả năng ngắt
Ngăn xếp phần cứng sâu 8 cấp
Chế độ địa chỉ trực tiếp, gián tiếp và tương đối
Các tính năng đặc biệt của vi điều khiển:
Tùy chọn bộ tạo dao động bên trong và bên ngoài - Nhà máy sản xuất bộ tạo dao động 4 MHz bên trong chính xác được hiệu chỉnh đến ± 1% - Hỗ trợ bộ dao động bên ngoài cho tinh thể và bộ cộng hưởng - Đánh thức 5 s từ Chế độ ngủ, 3.0V, điển hình
Chế độ ngủ tiết kiệm điện • Dải điện áp hoạt động rộng - 2.0V đến 5.5V
Phạm vi nhiệt độ mở rộng và công nghiệp
Đặt lại khi bật nguồn năng lượng thấp (POR)
Bộ hẹn giờ khởi động (PWRT) và bộ hẹn giờ khởi động bộ tạo dao động (OST)
Phát hiện màu nâu (BOD)
Bộ hẹn giờ cơ quan giám sát (WDT) với bộ dao động độc lập để hoạt động đáng tin cậy
MCLR / Chân đầu vào đa kênh
Thay đổi ngắt trên mã pin
Kéo lên yếu có thể lập trình riêng lẻ
Bảo vệ mã có thể lập trình
Tế bào Flash / EEPROM độ bền cao
100.000 ghi độ bền Flash
1.000.000 ghi EEPROM độ bền
Lưu giữ EEPROM flash / dữ liệu:> 40 năm
Các tính năng năng lượng thấp:
Dòng điện dự phòng: - 1 nA @ 2.0V, điển hình
Dòng hoạt động: - 8.5 A @ 32 kHz, 2.0V, điển hình - 100 A @ 1 MHz, 2.0V, điển hình
Bộ định thời gian giám sát hiện tại - 300 nA @ 2.0V, điển hình
Dòng dao động Timer1: - 4 A @ 32 kHz, 2.0V, điển hình
Các tính năng ngoại vi:
12 chân I / O với điều khiển hướng riêng lẻ
Dòng chảy cao / Nguồn cho ổ đĩa LED trực tiếp
Mô-đun so sánh tương tự với: - Một bộ so sánh tương tự - Mô-đun tham chiếu điện áp so sánh trên chip có thể lập trình (CVREF) - Ghép kênh đầu vào có thể lập trình từ các đầu vào của thiết bị - Đầu ra so sánh có thể truy cập bên ngoài
Mô-đun Bộ chuyển đổi tương tự sang kỹ thuật số (PIC16F676): - Độ phân giải 10 bit - Đầu vào 8 kênh có thể lập trình - Đầu vào tham chiếu điện áp
Timer0: Bộ định thời / Bộ đếm 8 bit với Bộ định mức có thể lập trình 8 bit
Bộ định thời nâng cao1: - Bộ định thời / bộ đếm 16 bit với bộ đếm trước - Chế độ đầu vào cổng ngoài - Tùy chọn sử dụng OSC1 và OSC2 ở chế độ LP làm bộ dao động Timer1, nếu chế độ INTOSC được chọn
Lập trình nối tiếp trong mạch (ICSPTM) qua hai chân
Phân loại Môi trường & Xuất khẩu
| THUỘC TÍNH | SỰ MIÊU TẢ |
|---|---|
| Trạng thái RoHS | Tuân thủ ROHS3 |
| Mức độ nhạy cảm với độ ẩm (MSL) | 3 (168 giờ) |
| Trạng thái ĐẠT | ĐẠT ĐƯỢC Không bị ảnh hưởng |
| ECCN | 3A991B1A |
| HTSUS | 8542.32.0071 |
Có đầy đủ dòng PIC Vi điều khiển IC 8-Bit 20MHz 1,75KB (1K x 14) FLASH 14-PDIP chẳng hạn như PIC16F630-I / P PIC16F676-I / P để sử dụng lâu dài. Chào mừng liên hệ với ic@icschip.com
