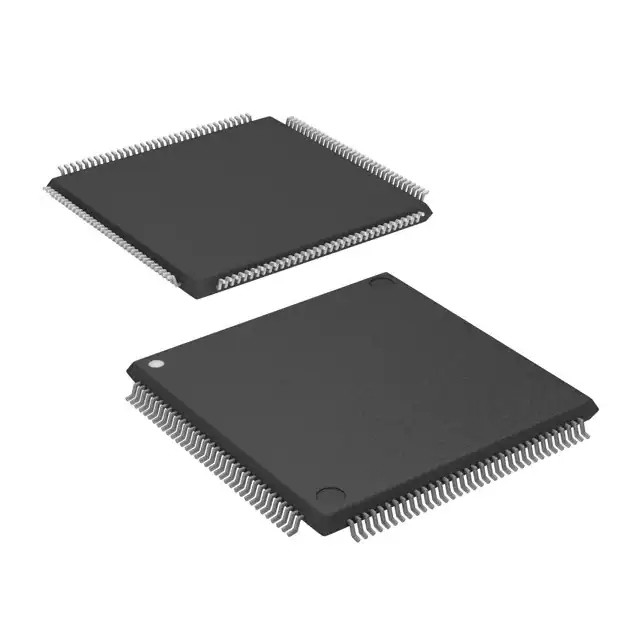

TMS320VC5409APGE16 IC Bộ xử lý tín hiệu kỹ thuật số Mạch tích hợp DSP QFP144

TMS320VC5409APGE16 Bộ xử lý tín hiệu kỹ thuật số Mạch tích hợp DSP QFP144 IC của Texas Instruments

Sự miêu tả:

Bộ xử lý tín hiệu kỹ thuật số (DSP) điểm cố định TMS320VC5409A (sau đây được gọi là 5409A
trừ khi được chỉ định khác) dựa trên kiến ​​trúc Harvard được sửa đổi nâng cao có một chương trình
bus bộ nhớ và ba bus bộ nhớ dữ liệu.Bộ xử lý này cung cấp một đơn vị logic số học (ALU) với
mức độ song song cao, logic phần cứng dành riêng cho ứng dụng, bộ nhớ trên chip và bổ sung trên chip
thiết bị ngoại vi.Cơ sở của sự linh hoạt trong hoạt động và tốc độ của DSP này là một hướng dẫn chuyên môn hóa cao
bộ.

Không gian chương trình và dữ liệu riêng biệt cho phép truy cập đồng thời vào các hướng dẫn và dữ liệu của chương trình, cung cấp
mức độ song song cao.Hai thao tác đọc và một thao tác ghi có thể được thực hiện trong một
xe đạp.Hướng dẫn với cửa hàng song song và hướng dẫn dành riêng cho ứng dụng có thể sử dụng đầy đủ kiến ​​trúc này.
Ngoài ra, dữ liệu có thể được chuyển giữa dữ liệu và không gian chương trình.Sự song song như vậy hỗ trợ một
tập hợp các phép toán số học, logic và thao tác bit mạnh mẽ có thể được thực hiện trong một
chu trình máy.5409A cũng bao gồm các cơ chế điều khiển để quản lý các ngắt, lặp lại
hoạt động và các lệnh gọi hàm.

Đặc điểm kỹ thuật: IC xử lý tín hiệu kỹ thuật số điểm cố định

Đặc trưng:

Kiến trúc Multibus nâng cao với ba xe buýt bộ nhớ dữ liệu 16-bit tải song song và một xe buýt

• Bộ nhớ chương trình hướng dẫn lưu trữ có điều kiện

• Quay trở lại nhanh chóng từ gián đoạn

• Đơn vị logic số học 40-bit (ALU) bao gồm một

• Thiết bị ngoại vi trên chip 40-bit Barrel Shifter và hai độc lập - Bộ tạo tích lũy 40-bit trạng thái chờ có thể lập trình phần mềm và có thể lập trình

• Hệ số nhân song song 17 × 17-bit được kết hợp với trình tạo xung nhịp 40-bit chuyên dụng chuyển mạch ngân hàng cho không có Pipelined - Trên chip có thể lập trình một chu kỳ Nhân / Tích lũy (MAC) Vòng lặp (PLL) với hoạt động nội bộ Bộ tạo dao động hoặc nguồn xung nhịp ngoài (1) • So sánh, chọn và lưu trữ đơn vị (CSSU) cho - Một bộ định thời gian 16 bit Thêm / so sánh lựa chọn của nhà điều hành Viterbi - Bộ điều khiển truy cập bộ nhớ trực tiếp sáu kênh (DMA)

• Bộ mã hóa lũy thừa để tính giá trị lũy thừa của - Ba cổng nối tiếp được đệm đa kênh một giá trị bộ tích lũy 40 bit trong một chu kỳ đơn (McBSP) - Cổng máy chủ song song nâng cao 8/16 bit

• Hai bộ tạo địa chỉ với tám thanh ghi giao diện phụ (HPI8 / 16) và hai thanh ghi phụ

• Kiểm soát mức tiêu thụ điện năng với IDLE1, Đơn vị số học (ARAU) IDLE2 và IDLE3 Hướng dẫn với

• Bus dữ liệu với tính năng Bus Holder Chế độ ngắt nguồn • Chế độ định địa chỉ mở rộng cho 8M × 16-Bit

• CLKOUT Off Control để tắt CLKOUT Chương trình bên ngoài có thể định địa chỉ tối đa

• Logic mô phỏng dựa trên quét trên chip, Logic quét ranh giới IEEE Space Std 1149.1 (JTAG) (2)

• RAM trên chip 32K × 16 bit Bao gồm: • Mảng lưới bóng 144 chân (BGA) (Hậu tố GGU) - Bốn khối chương trình truy cập kép trên chip 8K × 16 bit / RAM dữ liệu

• Gói phẳng bốn mặt cấu hình thấp 144-Pin (LQFP) (Hậu tố PGE) • ROM trên chip 16K × 16-bit được định cấu hình cho bộ nhớ chương trình

• Thời gian thực thi lệnh điểm cố định một chu kỳ 6,25-ns (160 MIPS) • Giao diện song song bên ngoài nâng cao (XIO2)

• Hướng dẫn điểm cố định chu kỳ đơn 8.33-ns

• Thời gian thực hiện thao tác lặp lại lệnh đơn và lặp lại lệnh khối (120 MIPS) cho mã chương trình

• Điện áp cung cấp 3.3-VI / O (160 và 120 MIPS)

• Hướng dẫn di chuyển bộ nhớ khối để quản lý chương trình và dữ liệu tốt hơn

• Điện áp cung cấp lõi 1,6-V (160 MIPS)

• Hướng dẫn với Toán hạng từ dài 32 bit

• Điện áp cung cấp lõi 1,5-V (120 MIPS) (1) Bộ dao động trên chip không khả dụng trên tất cả các thiết bị 5409A.
